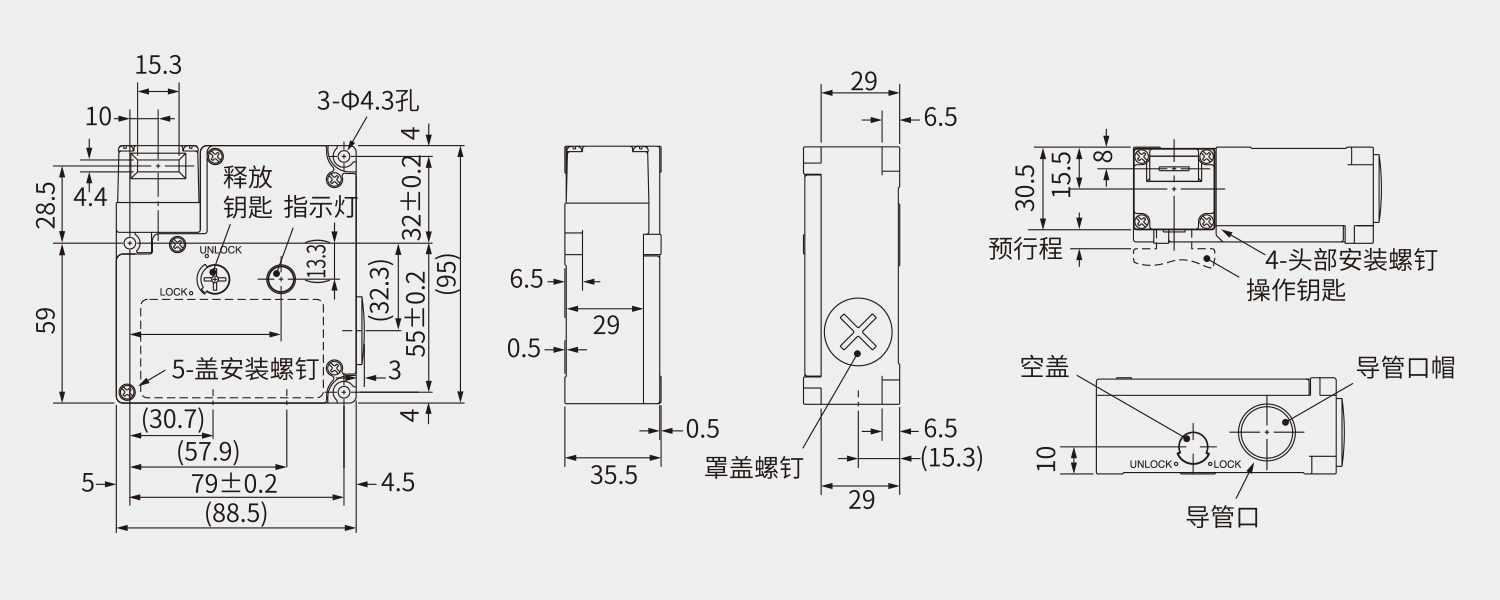

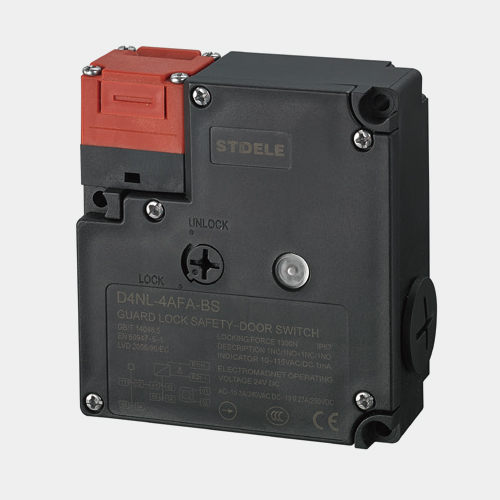

1.導管口尺寸

1: Pg13.5

2: G1/2

4: M20

2.內置開關(門開合檢測開關+鎖定監控開關的接點構成)

A: 1NC/1NO (慢動接點) + 1NC/1NO (慢動接點)

B: 1NC/1NO (慢動接點) + 2NC (慢動接點)

C: 2NC (慢動接點) + 1NC/1NO (慢動接點)

D: 2NC (慢動接點) + 2NC (慢動接點)

E: 2NC/1NO (慢動接點) + 1NC/1NO (慢 動接點)

F: 2NC/1NO (慢動接點) + 2NC (慢動接點)

G: 3NC (慢動接點) + 1NC/1NO (慢動接點)

H: 3NC (慢動接點) + 2NC (慢動接點)

3.頭部安裝方向和材質

F:四個安裝方向可選(交貨時為前側安裝) / 塑料

D:四個安裝方向可選(交貨時為前側安裝) / 金屬

4.門鎖定/釋放方式

A:機械鎖定/DC24V電磁釋放

B:機械鎖定 /AC110V 電磁釋放

G: DC24V電磁鎖定/機械釋放

H: AC110V 電磁鎖定/機械釋放

5.指示燈

B: AC/DC10~ 115V (橙色LED指示燈)

6.釋放鑰匙類型

空白:標準型(樹脂)

4:特殊釋放鑰匙(樹脂)

(注:釋放鑰匙隨附。)

7.釋放鑰匙位置

空白:底部

S:前面

注

1、上述為初期的值。

2、開關接點可用于一般負載或微小負載。但是，已經連接過一般負載的接點，就不能用于連接更小容量的負載。因為接點表面在使用后可能會變得粗燥而導致小負載的接觸可靠性降低。

*1.本保護結構為基于標準(EN 60947-5-1)規定的測試方法測得的數值。請事先確認密封性是否適應使用條件和環境。盡管開關本體的設計結構可防止塵埃和水等的進入,但請不要在粉屑、油、水或藥品等易進入頭部鑰匙插入孔的場所使用D4NL。否則，可能導致開關損壞或發生故障。

*2.壽命的測試條件為:環境溫度5~35° C、環境濕度409%~70%。詳情請咨詢。

*3.請不要對2個以上電路通電AC250V、3A。

*4.以上數值為可進行安全操作的最低要求。

*5.根據GS-ET-19的測試方法測得。

*6.該數值可能隨開關頻率、環境條件、可靠性水準等而變化。請事先用實際負載來確認。

D4NL-口FDO-B連接示例

端子12-41在內部連接。安全電路的輸入請連接在端子11-42上。(GS-ET-19)。

作為安全電路輸入(下述端子11-12、41-42 的冗余電路)使用時，請將21-22、51-52 端子串聯使用。此外，作為對預備電路的輸入(例如保護門的開關監視：端子21-22，鎖定狀態的監視：端子51-52)使用時，請分別連接使用。

下面的連接實例為將端子21-22，51-52 作為預備電路的輸入使用的情況。

用作安全電路輸入的強制斷開接點用標識符號表示。端子11-42 和21-22具有強制斷開接點。

指示燈請和預備電路或端子E1-E2并聯使用(D4NL-0OOA-B、-000G-B、-000B-B和-000 H-B)。

如果指示燈損壞，與帶強制斷開機制的接點連接可能導致短路電流通過，可能導致設備運行故障。

請不要同時進行2回路以上一般負載的開關。否則，絕緣性能可能會降低。

DC螺線管有極性。請確認端子的極性后再接線。
